重型货架的开间宽度、横梁长度、货架进深尺寸如何计算,本文为你讲述
点击次数:3022  更新时间:2017-09-23  【打印此页】  【关闭

文章来源:  www.ndracking.com

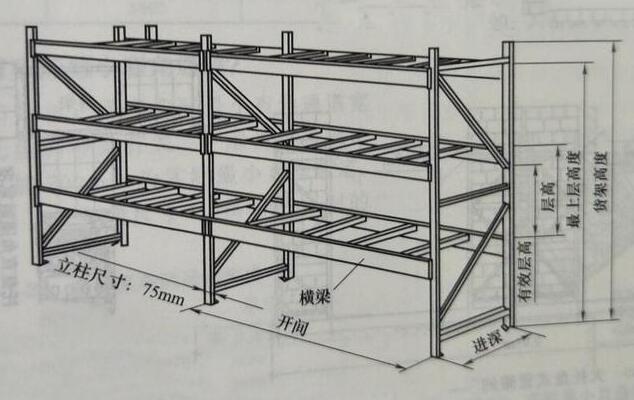

重型货架是各大仓库房用的较多的仓储货架类型,作为典型使用托盘的货架类型,行业上也被叫做托盘式货架或横梁式货架。重型货架的结构比较的简单,大体上是由横梁、立柱、横撑、斜撑等插接组成。这些部件的有机组合形成了重型货架的几大部分,如货架进深、货架开间宽度、层高、有效层高、货架高度等。那么,你知道它们的尺寸都是如何计算的吗?重型货架的各个名称如图所示:

重型货架规格尺寸

重型货架的开间宽度=横梁的宽度+立柱的宽度(一般为75mm),根据使用的托盘的尺寸,横梁的尺寸一般为:2300mm、2500mm、2700mm三种,而在重型货架中横梁的长度为托盘的宽度*托盘的数量+100mm(托盘之间的间距尺寸)*间隔数。


托盘立柱的宽度一般为75mm(重型货架立柱的承载能力越大,其宽度也就越大);如上图所示,重型货架的进深=托盘的宽度-100mm,例如托盘的尺寸是1100*1100mm,则其进深为1000mm。


如上图所示,重型货架的长度=横梁的长度*开间数+立柱的宽度*3.

以上就是重型式货架的一般的各个部分的计算方式。在实际的货架设计中除了按这些去计算外,还应该去考虑全局方案的影响,科学优化计算出托盘货架的最佳尺寸。
